Сейчас в России насчитывается 13,2 млн. инвалидов, из которых не менее 7% - колясочники (примерно 924тыс.). И большинство из них не выходит из дома. Почему? Большинство домов, где они живут, не оборудованы для самостоятельного передвижения инвалидов.

Объектом исследования являются всевозможные подъёмные устройства для инвалидов-колясочников. Был проведён сравнительный анализ существующих устройств, который позволил выявить проблему - ни одно из оборудований не может быть установлено в домах старого типа.

Единственным решением проблемы является создание нового оборудование для подъёма и спуска инвалидов-колясочников и оборудование домов для передвижения по лестницам

Создание и моделирование не дорогостоящего, вандалоустойчивого, не портящего эстетический вид подъезда, с предусмотренной системой безопасности, подходящего для лестниц любой высоты и длины, простого и удобного в использовании, не тяжелого и не мешающего окружающим оборудования, позволяющего человеку на коляске самостоятельно преодолевать марши лестницы.

Для решения этой проблемы было создано оборудование, при помощи которого человек на инвалидной коляске может подняться по лестничному пролёту за достаточно короткое время. Данное устройство: недорогое, вандалоустойчивое, не требует дополнительного места, не требует помощи со стороны, подходит для лестниц любой высоты и длины, простое и удобное в использовании, не тяжелое, не мешает окружающим людям.

Это очень серьёзный вопрос для маломобильных граждан, так как в данной ситуации они могут передвигаться только с помощью окружающих (сиделок, друзей, знакомых, родственников), что не позволяет им в адаптироваться в обществе, ведь они не имеют возможности выходить на улицу из дома. Поэтому данный проект поможет людям влиться в социальную среду и жить вне зависимости от остальных людей.



Проблема социальной адаптации людей с ограниченными возможностями к полноценной жизни в обществе приобрела в последнее время особую важность. В государственных учреждениях и в общественном транспорте создаются пандусы, лифты и другие устройства, позволяющие инвалидам-колясочникам передвигаться без посторонней помощи. Но для многих инвалидов наиболее труднопреодолимым препятствием являются лестничные марши в подъездах многоэтажных домов (у подъезда можно установить пандус), особенно пролет лестницы, ведущий на первый этаж, поскольку лифты (где они есть) поднимаются от первого этажа.

Цель работы. Проектирование и апробация на модели не дорогостоящего вандалоустойчивого и не мешающего окружающим оборудования, позволяющего инвалиду-колясочнику самостоятельно преодолевать марши лестницы

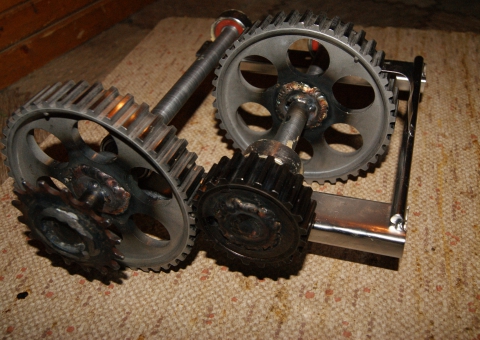

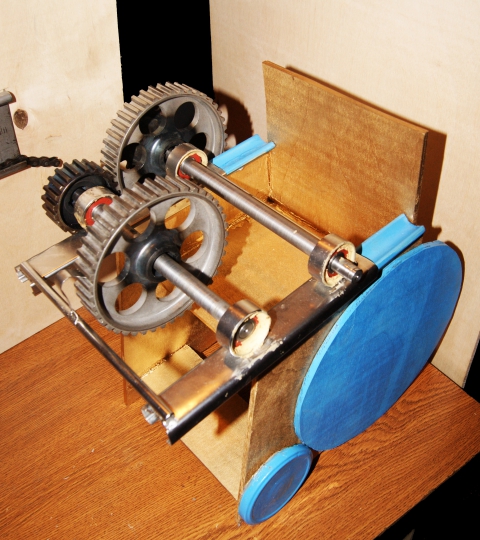

Принцип действия. Человек с ограниченными способностями на коляске подъезжает к устройству, смонтированному на стене подъезда, надевает на ручки переносное устройство для подъёма и закрепляет его (можно предусмотреть фиксирующие болты). Поднимает на стенном устройстве запорный штырь (1) (рис. 2) и вставляет звёздочку (2) (рис. 4) в желоб с велосипедной цепью. Вращая колесо (4) (рис. 3) с помощью мускульной силы и редуктора, он поднимается по маршевому пролёту лестницы без посторонней помощи, чем больше передаточное число редуктора, тем медленнее, но и легче будет осуществляться его подъём.

В верхнюю внутреннюю часть настенного профиля (в желоб) для уменьшения трения необходимо нанести смазку типа «литол» или «солидол».

Расчет стоимости оборудования.

Масса листовой стали = ширина*длина*толщина*удельная масса стали=60*1,1*0,02*7,85=10,362=10кг

Масса круглой стали = π*d²/4*L* удельная масса стали = 3,14*0,14*0,14/4*10*7,85=1,58кг

Материал	Цена
Листовая сталь (30 руб./тонна)	600руб.
Круглая сталь (28 руб./тонна)	300руб.
Подшипник (50 руб./шт.)	50*4=200руб.
Зубчатые колёса (3шт. с колесом вращения)	400руб.
Звёздочки (2шт.) + цепь (2м.)	100 + 300 = 400руб.
Работа по стенному и перильному профилю	500руб.
Работа по устройству подъёма	850руб.
Расходы на шурупы итп	100руб.



Итого: 600+300+200+400+850+100+150+100+500=3200руб.

Вывод. Созданное оборудование для самостоятельного подъёма-спуска инвалидов колясочников по лестничным маршам: недорогое, вандалоустойчивое, предусмотрена система безопасности, не требует дополнительного места, не требует помощи со стороны, подходит для лестниц любой высоты и длины, простое и удобное в использовании, не тяжелое, не мешает окружающим людям, предусмотрена трещотка для того, чтобы инвалид мог отдохнуть во время подъёма.

Полученное оборудование вполне соответствует поставленным задачам.
